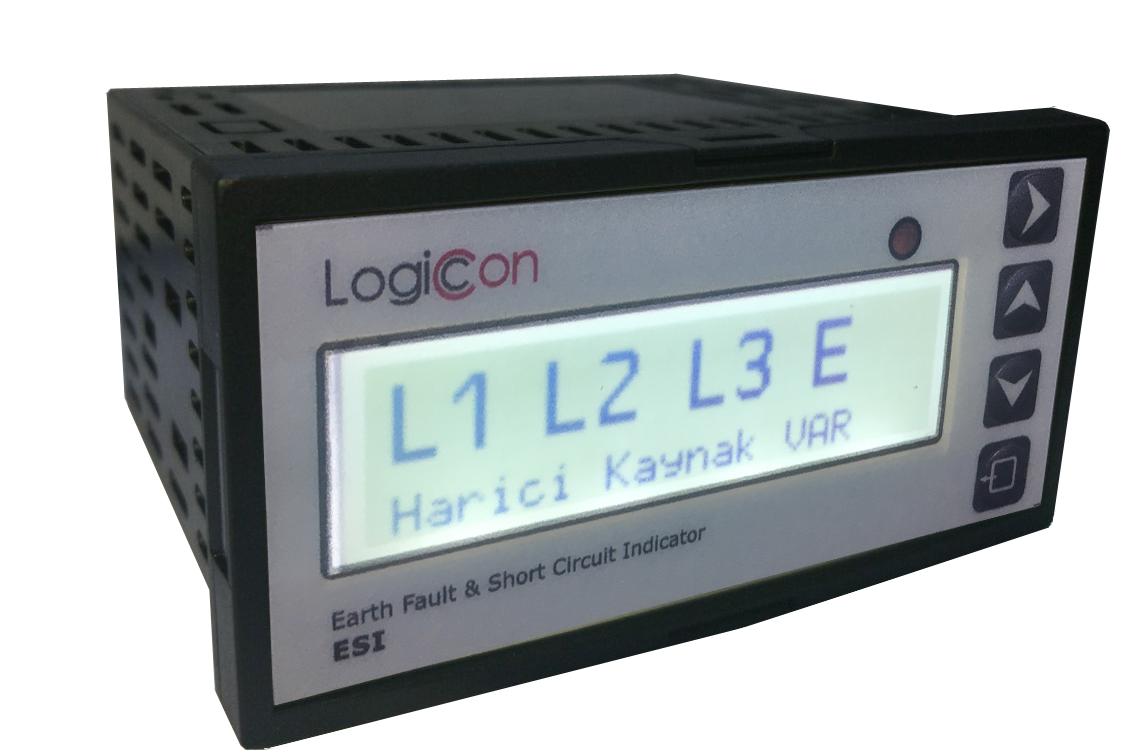

Arıza Gösterge Düzenekleri

Arıza akımı gösterge düzeneği ayarlanabilen arıza akım eşik değerinin, yine ayarlanabilen arıza akımı algılama süresi boyunca devam etmesi halinde hata sinyali üretir. Arıza akımı meydana geldiğinde, dahili sinyal ledi, LCD ekran ve harici sinyal lambası ile kullanıcıya bilgi verir. Cihaz üzerindeki kuru kontak(lar) ile hata bilgisi SCADA veya başka yardımcı uygulamalara aktarılabilir. Sinyal ledleri, resetlenme süresinin ilk yarısında 2 saniyede bir, resetlenme süresinin ikinci yarısında 4 saniyede bir yanıp söner ve anasayfada hatanın meydanın geldiği faz akımı ya da toprak akımı sembolü, led ile aynı periyotta yanıp söner. Arıza akımı giderildikten sonra cihaz otomatik olarak 3sn sonra resetlenir. Kullanıcı arayüz veya dijital giriş (Uzaktan reset) ile de cihazı resetletleyebilir. Dijital giriş optik izoledir. Meydana gelen son 20 arıza, olaylar sayfasında, arıza akımı değeri, hatanın meydana geldiği faz, tarih ve saat bilgisi ile birlikte listelenir.

Özellikler:

  • Besleme Aralığı 30-265VAC – 24V-310VDC
  • Güç Tüketimi < 3W
  • Lithium- Ion – 3600mAh 3.6V Pil
  • 3 Faz Akm Girişi
  • Ölçüm Aralığı 0-900 Amper
  • 24VDC Dijital Giriş
  • Çıkış sayısı 1-3 (Opsiyonel)
  • Kontak Tipi SPST - NO
  • Kontak Akımı 1A
  • Üç Faz Akımları (Ia, Ib, Ic), Nötr Akımı (In)
  • Doğruluk ± %3
  • Haberleşme Protokolü Modbus RTU
  • Haberleşme Hattı RS485
  • Desteklenen veri iletişim hızları (baud) 4800, 9600, 19200, 38400
  • Boyutlar (mm) 96x48x78
  • Panel Tipi
  • Ağırlık 560 gr
  • Koruma Sınıfı IP65 (Ön Panel)
  • Çalışma Sıcaklığı -10 +70°C
  • Bağıl Nem Max. 95%
  • 128x32 Tek renkli LCD ekran
  • 4 adet kontrol butonu
  • Dahili Led ve Harici Sinyal Lambası
  • İngilizce, Türkçe Dil Seçeneği

  • Akım Trafosu

  • Tip Ayrılabilir(3 Adet)
  • Boyutlar 96x48x78
  • Kablo Çapı 70mm
  • Nominal Akım 600A



Ürün Tanımı

Orta gerilim yeraltı şebekelerinde oluşan arıza yerlerinin tespiti için kullanılır. Yeraltı şebeke kablolarına bağlanan üç akım trafosudan (her faz için ayrı) alınan akım bilgisi ile faz ve toprak hatalarını tespit ederek, ana ünite üzerinde bulunan göstergeler ve harici sinyal lambası ile hata durum bilgisini gösterir.
